CONCEPT ECO
Die Concept Eco ist die ideale Montagehilfen für Dübelverbindungen bei der Korpusverpressung, sowie bei der Schubkastenfertigung.
Produktbeschreibung:
| Kurzvorstellung: |
| • | Mit praxisbewährtem Toleranzausgleich (System GANNOMAT) |
| • | 2 Potentiometer für stufenlos einstellbare Presskraft |
| • | Presskraft min. 300/500 daN (kg) bei Concept Eco bzw. Presskraft min. 600/800 daN (kg) bei Concept Primus |
| • | Presskraft max. 2200 daN (kg) bei Concept Eco bzw. Presskraft max. 3500 daN (kg) bei Concept Primus |
| • | 3 Press- und Verstellgeschwindigkeiten 5 /10 / 25 mm/Sek. (mit Feinpositionierung / Schleichgang) |
| • | Frei einstellbare Presszeitvorwahl mit Öffnungsautomatik |
| • | Concept Eco: Einfachste Bedienung über 6 getrennte Drucktaster für 8 Bewegungsabläufe |
| • | Concept Primus: Einfachste Bedienung über LCD-Anzeige |
Concept Eco

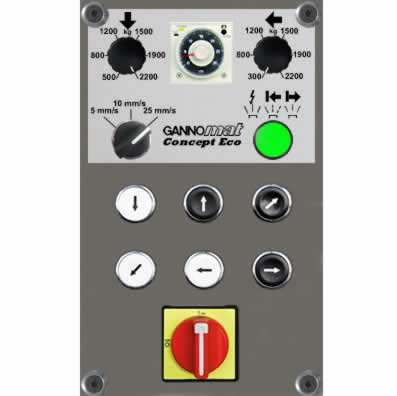

| • | Einfachste Bedienung über 6 getrennte Drucktaster für 8 Bewegungsabläufe |
| • | 2 separate Potentiometer für variable Presskraft 300 / 500 - 2200 daN (kg) sind Standard |
| • | 3 Press- und Verstellgeschwindigkeiten 5 /10 / 25 mm/Sek. (mit Feinpositionierung / Schleichgang) |
| • | Frei einstellbare Presszeitvorwahl 0-30 min. (umschaltbar auf Sekunden und Stunden) mit Öffnungsautomatik |
| • | Großes grünes Lichtsignal informiert den Maschinenbediener über den Status der Steuerung/Maschine |
 |
Verpressen von mehreren Korpen |
 |
Es können mehrere Korpen oder Schubkästen auf einmal verpresst werden. |
|
Verpressen von Gehrungskorpen |
 |
Die Verpressung von Korpen mit Gehrungen auf 45° kann mit Hilfe von 4 Stück Hartholz-Einlagen oder mit Feinpositionierung durchgeführt werden. |
|
Verpressen von Korpen mit überstehendem Deckel |
 |
Die Verpressung von Korpen mit überstehendem Deckel kann mit Hilfe von Hartholz-Einlagen durchgeführt werden. |
