CONCEPT PRIMUS
Die Concept Primus ist die ideale Montagehilfen für Dübelverbindungen bei der Korpusverpressung, sowie bei der Schubkastenfertigung.
Produktbeschreibung:
| Kurzvorstellung: |
| • | Mit praxisbewährtem Toleranzausgleich (System GANNOMAT) |
| • | 2 Potentiometer für stufenlos einstellbare Presskraft |
| • | Presskraft min. 300/500 daN (kg) bei Concept Eco bzw. Presskraft min. 600/800 daN (kg) bei Concept Primus |
| • | Presskraft max. 2200 daN (kg) bei Concept Eco bzw. Presskraft max. 3500 daN (kg) bei Concept Primus |
| • | 3 Press- und Verstellgeschwindigkeiten 5 /10 / 25 mm/Sek. (mit Feinpositionierung / Schleichgang) |
| • | Frei einstellbare Presszeitvorwahl mit Öffnungsautomatik |
| • | Concept Eco: Einfachste Bedienung über 6 getrennte Drucktaster für 8 Bewegungsabläufe |
| • | Concept Primus: Einfachste Bedienung über LCD-Anzeige |
Concept Primus

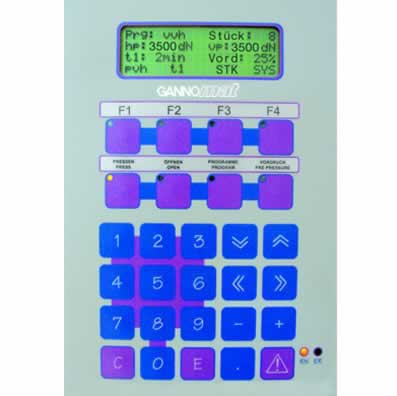

| Einfachste Bedienung über Elektroniksteuerung mit LCD-Anzeige und Folientastatur |
| • | Variable Presskraft 600 / 800 - 3500 daN (kg) getrennt für Vertikal- und Horizontal-Pressbalken |
| • | HAUPT- und VOR-PRESSDRUCKEINGABE mit elektronischer Drucküberwachung |
| • | Pressgeschwindigkeit 5-10 mm/Sek. wird automatisch gesteuert abhängig von der Presskraft |
| • | Verstellgeschwindigkeit 50 mm/sek. mit Sensoren für automatische Korpuserkennung in beiden Lamellen-Pressbalken (Standard) können für Korpusse ausgeschaltet werden |
| • | 13 Bewegungsabläufe sind über die Steuerung wählbar: 6 für MANUELLES Öffnen und Schließen 7 für AUTOMATISCHE Arbeitsabläufe (V / H / VH / VVH / VVVH / HHV / HHHV) |
| • | Presszeitvorwahl mit Öffnungsautomatik / Stückzähler / Selbstdiagnose |
| • | Lichtsignale informieren den Maschinenbediener über den Status der Steuerung/Maschine |
 |

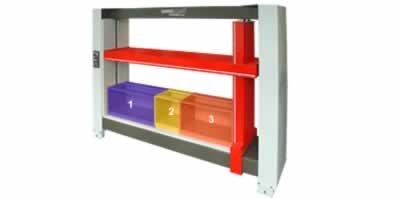

Verpressen von mehreren Korpen |
 |
Es können mehrere Korpen oder Schubkästen auf einmal verpresst werden. |
|
Verpressen von Gehrungskorpen |
 |
Die Verpressung von Korpen mit Gehrungen auf 45° kann mit Hilfe von 4 Stück Hartholz-Einlagen oder mit Feinpositionierung durchgeführt werden. Anwendbar bei Concept Eco und Concept Primus. |
|
Verpressen von Korpen mit überstehendem Deckel |
 |
Die Verpressung von Korpen mit überstehendem Deckel kann mit Hilfe von Hartholz-Einlagen durchgeführt werden. Anwendbar bei Concept Eco und Concept Primus. |
