PROTEC

CNC Präzisions-Bearbeitungszentrum für die Komplettbearbeitung - Bohren, Nuten, Fräsen. Kompaktes Design und leistungsstarke Technik mit Durchlauftechnik für Korpus, Möbelbau, Innenausbau und vieles mehr.

Produktbeschreibung:
Durch den horizontalen bzw. liegenden Werkstücktransport und der Bearbeitung von unten ergeben sich für den Anwender viele Vorteile, wie z.B. das einfache Be- und Entladen von sehr langen und sehr schweren Werkstücken. Ein weiterer Punkt ist, dass das Werkstückgewicht nicht auf einer Kante, sondern auf die größte Fläche aufgeteilt wird und die anfallenden Späne können optimal nach unten abgesaugt werden.
Das Werkstück wird durch einen massiven und starken Zangengreifer transportiert. Bei unserem Transportsystem wird die Werkstückstärke automatisch eingestellt und es müssen keine Sauger, wie bei anderen CNC-Maschinen, je nach Anwendung montiert und demontiert werden, dies erspart Ihnen Rüstzeiten.

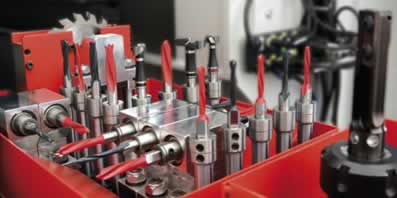

Ein weiterer Pluspunkt der ProTec ist beim Bohren, einerseits durch die Werkstückbegradigung um geschüsselte Platten vor dem Bohren zu begradigen und somit die Präzision z.B. am Korpus zu erhöhen und mit den standardmäßigen 21 Bohrspindeln können alle üblichen Bohrarbeiten in schnellster Taktzeit gebohrt werden und Nutarbeiten werden auch im Durchlauf durchgeführt.
4-Seiten-Formatieren ist mit der Gannomat ProTec möglich. Auch komplexere Fräsarbeiten z.B. in Massivholz können einfach gemacht werden. Ein optionaler, automatischer Werkzeugwechsler holt sich immer den richtigen Fräser, egal ob ein Diamant-, Ziernut- oder Profilfräser benötigt wird.
Werkstücke mit einer Breite von bis zu 1 m (optional 1,3 m) können komplett bearbeitet werden. Dies ist in der Praxis von großer Bedeutung, denn somit können auch Eckkorpen oder z.B. Tischplatten professionell bearbeitet werden.
Optional ist das Zusatzpaket für die Verarbeitung von Lamello P-System Möbel-Verbindern. Hierbei werden die Verbindertaschen für Lamello Clamex , Tenso, Divario und/oder Medius einfach und vollautomatisch gefräst, sowie die notwendige 6 mm Bohrung für den Clamex gesetzt. Eine Software-Erweitung mit einem Makro für Lamello P-System für die stirnseitige (3 Kanten) und flächenseite (in X/Y bzw. Längs- und Querrichtung) Einfräsung ist im Paket inkludiert.
Durch 3D-Darstellungen in den Eingabemasken der Bearbeitungen, wird das Programmieren, speziell für CNC-Einsteiger noch einfacher.
Zusätzlich zum standardmäßigen Luftkissentisch gibt es die Möglichkeit eine noch werkstückschonendere Bearbeitung für empfindliche Oberflächen zu wählen.
Der Flächenbedarf der ProTec liegt nur bei 3,3 m2, je nach Option.
image info button Universeller Einsatzbereich in der Platten- und Massivholzbearbeitung
detail picture Präzises Bohren, Nuten und Fräsen für eine rationelle Platten- und Massivholzbearbeitung.

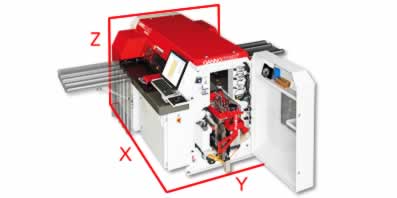

image info button Platzbedarf 3,3 m²
detail picture
Breite (X): 2200 mm
Tiefe (Y): 1484 mm
Höhe (Z): 1409 mm

Die ProTec kann an der linken Seite an eine Wand gestellt werden.

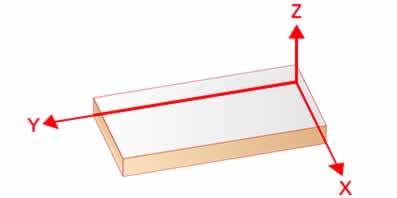

image info button Werkstückabmessungen für die tägliche Praxis
detail picture
Breite (X): 60-1000 mm
Breite (X): 60-1300 mm (Option)
Länge (Y): 250-5600 mm
Höhe (Z): 6-60 mm
Werkstückgewicht: max. 75 kg

Vollautomatische Werkstückdickenanpassung.

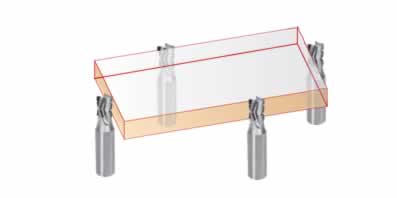

image info button 4-Seiten-Formatieren
detail picture Ein präzises Umfräsen aller vier Werkstückkanten ist gegeben und somit die Komplettformatierung von Plattenmaterial.

Einfach das gewünschte Fügemaß programmieren.

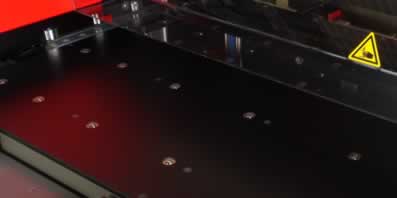

image info button Werkstückschonende Bearbeitung durch Luftdüsen
detail picture Massiver Auflagetisch mit Luftkissentisch, die präziseste und schonendste Bohr-Referenzfläche.



image info button Vertikale-Bohr-Präzision

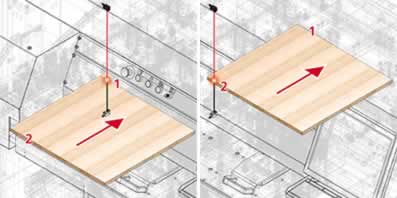

Präzision über Doppel-Laser-Vermessung
detail picture Die Vermessung erfolgt über einen Laser-Sensor (berührungsloses Werkstückvermessen).

Die Vorder- und die Hinter-Kante werden vermessen (2-Null-Punkte, Zweifach-Kanten-Vermessung).



image info button Horizontale-Bohr-Präzision
Präzision durch Werkstückbegradigung und 4te Achse am Bohrkopf
detail picture
detail picture

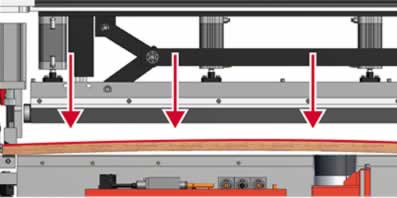

Werkstück-Begradigung durch Spannbalken.

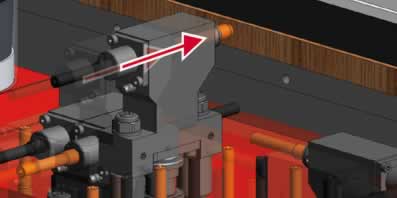

Die Bohrspindel macht den Bohrhub (4te-Achse am Bohrkopf) sodass das Werkstück im gespanntem und begradigtem Zustand gebohrt werden kann.

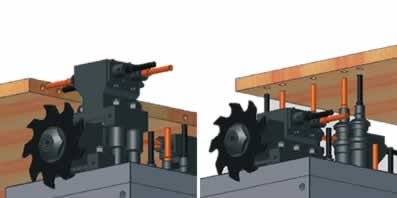

image info button Vertikale Bearbeitung von Unten
detail picture
detail picture
Vorteile des horizontalen bzw. liegenden Werkstücktransportes und der Bearbeitung von unten sind:

Das Werkstückgewicht wird auf die möglichst größte Werkstückoberfläche gleichmäßig verteilt, somit wird die relativ dünne Werkstückkante mit bereits angeleimten Kantenmaterial geschont.
Sehr einfaches Be- und Entladen von langen und schweren Werkstücken (z.B. Arbeitsplatten).
Der Nullpunkt ist immer an der Werkstückunterkante.
Genaue und konstante Bohr-, Nut- und Frästiefe auch bei vorhandenen Werkstück-Stärkentoleranzen, da das Werkstück auf den Maschinenstahltisch referenziert ist.
Das Werkstück wird geschützt, da die äußere Oberfläche des fertigen Werkstückes nach oben zeigt.
Späne fallen automatisch aus den Bohrlöchern, der Nut und den Fräsungen, somit sind z.B. saubere Bohrungen für Dübel, Topfbänder, Verbindungsbeschläge und weitere Beschläge gegeben.
Sehr gute Absaugergebnisse.



image info button Lamello P-System
CNC Bearbeitungszentrum - GANNOMAT ProTec - Optionen Fräsen von Lamello P-System Taschen für Clamex, Clamex Flexus, Tenso, Bisco, Divario.
Technische Daten:
Lieferumfang:
Preis:
Auf Anfrage
auswählbare Optionen:
1 Fräsaggregat Profit 1
Motorleistung 4,5 kW (S1=100%) bzw. 5,4 kW (S6=40%), 3000-18000 U/min, Werkzeugaufnahme mit ER32-Spannzangenaufnahme.
2 Fräsaggregat Profit 2 für sehr schnellen und werkzeuglosen Werkzeugwechsel
Motorleistung 5,5 kW (S1=100%) bzw. 6,6 kW (S6=60%), 1000-20000 U/min, Werkzeugaufnahme HSK63F mit Spannzangenaufnahme 462E.
3 Fräsaggregat Profit 3 HSK63F mit 3-fach Magazin für automatischen Werkzeugwechsel
Motorleistung 5,5 kW (S1=100%) bzw. 6,6 kW (S6=60%), 1000-20000 U/min, Werkzeugaufnahme HSK63F mit Spannzangenaufnahme 462E.
4 Lamello P-System
Fräsen von Lamello P-System Taschen für Clamex, Clamex Flexus, Tenso, Bisco, Divario.
